液體填充袋Z型輸送機

發布時間：2025-12-12 16:49:31作 者：大漢機械瀏覽次數：次

液體填充袋Z型輸送機可以在不同樓層或高度之間將液體填充袋進行垂直和水平混合輸送。機器可處理從1升至25升及以上常見規格的液體袋，輸送量范圍可達每小時200-2000袋，具體取決于袋型尺寸與系統配置。輸送速度通常在3-15米/分鐘之間可調，以滿足生產線節拍要求，同時在關鍵段位可實現變頻調速，使袋體過渡平穩。機器有皮帶式Z型輸送機和 鏈條式Z型輸送機兩種常見類型。

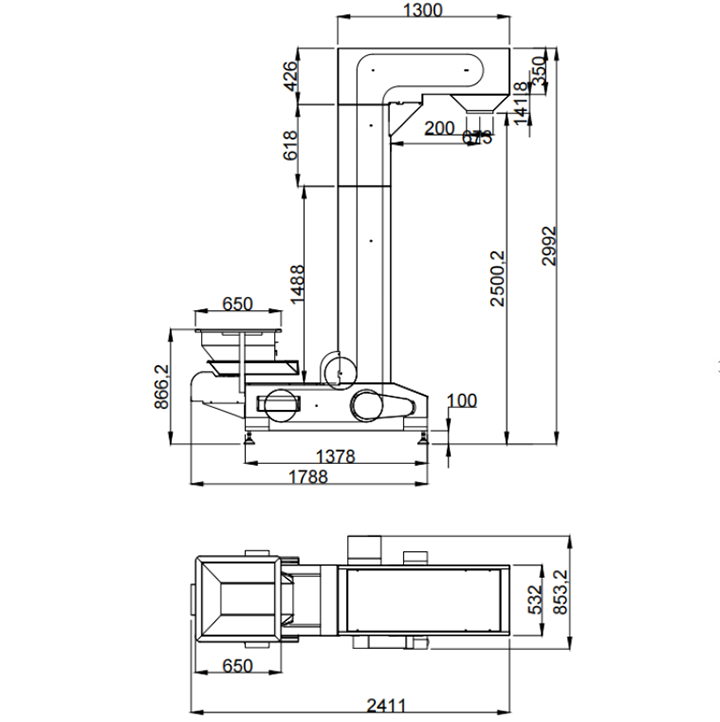

液體填充袋Z型輸送機結構組成

標準的液體填充袋Z型輸送機由驅動裝置、輸送帶單元、張力與改向裝置、承載機架、導向護攔系統等部分組成。驅動裝置包括電機、減速機、驅動滾筒，為系統提供動力；輸送帶單元由數段獨立的水平輸送機和傾斜輸送機模塊化拼接而成，構成Z型主體框架；張力與改向裝置保證輸送帶正常運轉；承載機架采用不銹鋼或碳鋼噴塑結構，穩固支撐整個輸送線；電氣控制系統包括控制柜、PLC、變頻器、傳感器等，實現自動控制與調速。

液體填充袋Z型輸送機好處

液體填充袋Z型輸送機通過緊湊的Z形布局替代傳統長距離輸送線，適用于廠房空間受限的場合；機器通過分段式輸送方式，在提升過程中能穩定承托液體包裝，有效減少袋內液體的晃動與沖擊，降低破損與滲漏風險，保證包裝完整性；機器可以與上下游的的設備進行聯動，完成一個流水線的運轉，實現連續自動化作業。

液體填充袋Z型輸送機類型

液體填充袋Z型輸送機主要有皮帶式和鏈條式兩種類型，皮帶式傾斜角一般不超過60°，鏈條式可以進行垂直輸送液體填充袋。

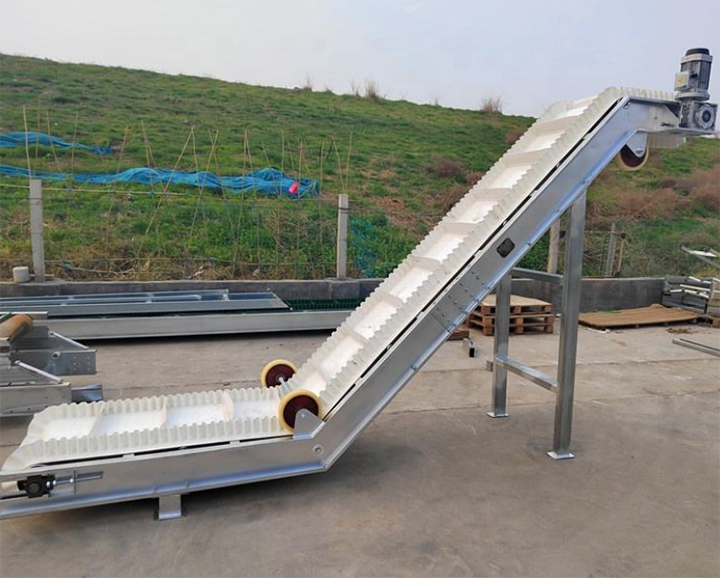

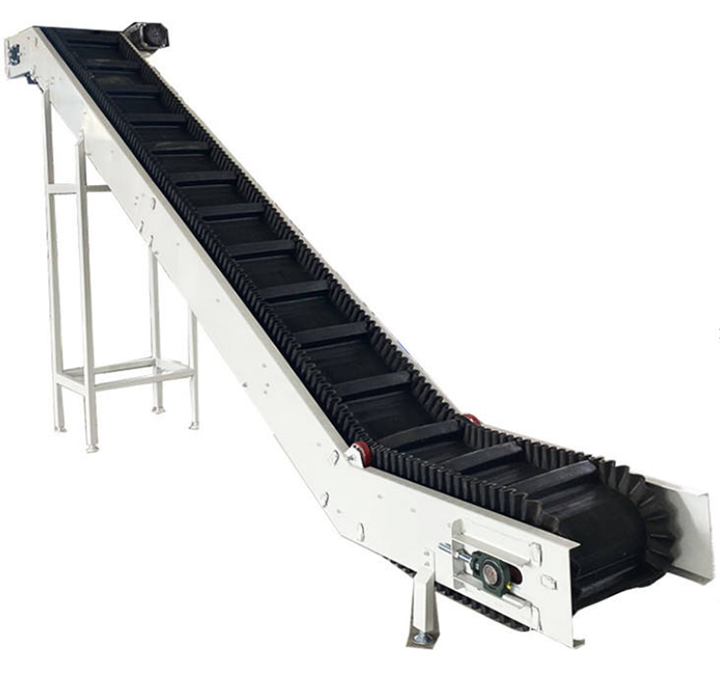

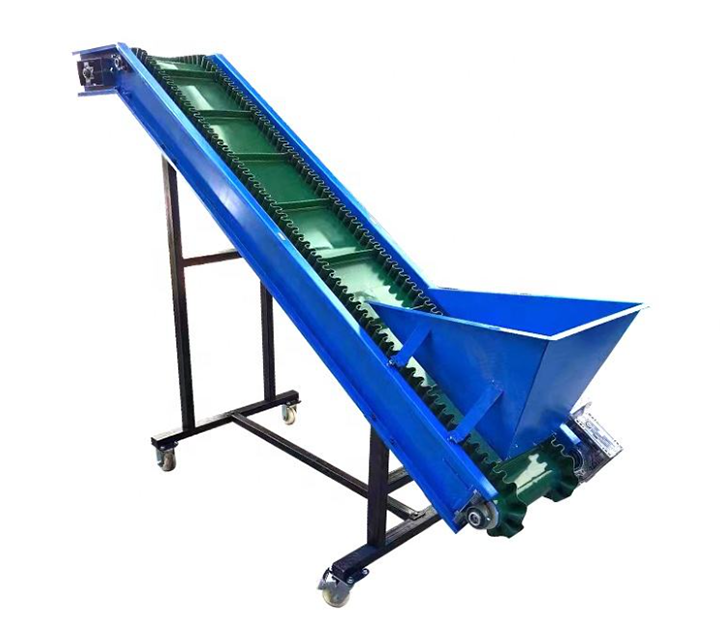

皮帶式Z型輸送機采用特制防滑皮帶與擋板輸送。其運行平穩，對包裝袋表面磨損小，能防止液體因劇烈晃動導致的破袋風險。輸送高度范圍通常為2-10米，皮帶寬度在600-1000mm，傾角在0-90°可調。

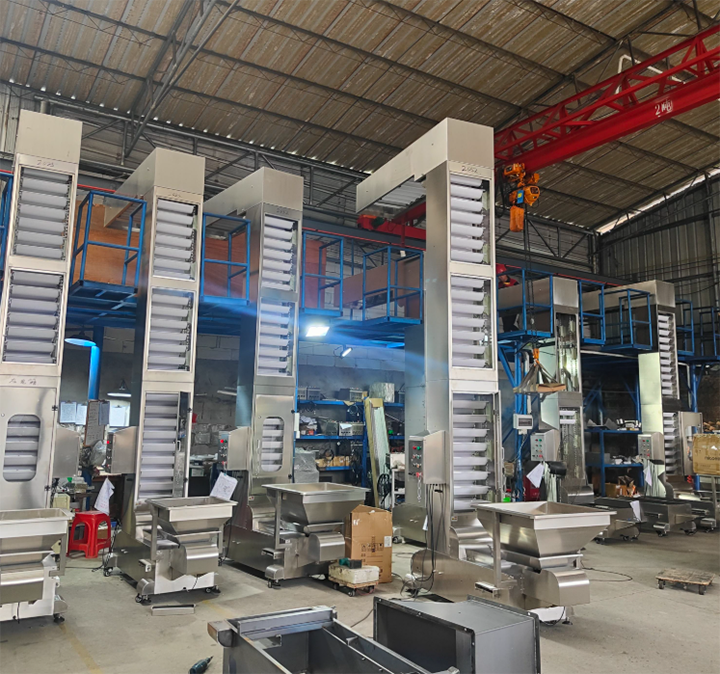

鏈條式Z型輸送機通常配備板鏈或附件鏈條，較高的承載能力和抗沖擊性能。輸送高度范圍可達2-15米以上，常用鏈條寬度為300–600mm，載重能力可達2t/h以上，適用于生產線負荷大、袋體較重或大容量液體袋的液體包裝場景。

液體填充袋Z型輸送機技術

液體填充袋Z型輸送機運用了以下技術使液體填充袋的輸送過程中減少了破袋和空間局限以及速度慢等問題。

速度控制：水平段與傾斜段的驅動電機采用聯動控制，通過PLC或變頻器精確調節各段速度，確保袋體在交接過渡時速度匹配，避免拉扯或堆積。

防滑設計：輸送帶表面通常采用食品級PVC、PU或硅膠材料，兼具低摩擦系數與高防滑性能，既減少袋體前行阻力，又防止其在傾斜段回滑。

導向裝置：在輸送帶兩側設置可調式護欄或柔性擋板，對袋子進行輕柔約束，確保其沿既定軌跡運行，尤其是在傾斜段和轉彎處。

傾角設計：傾斜段的提升角度通常在10-30度之間，在提升高度與液體穩定性間取得最佳平衡。角度過大時可增加中間水平緩沖段。

液體袋Z型輸送機案例

某乳企在酸奶利樂枕包裝線后段引入衛生型Z型輸送機，將產品從一樓灌裝區平穩提升至二樓包裝箱區，解決了酸奶袋在提升過程中因晃動導致的破袋和滴漏問題；在電商物流倉，Z型輸送機用于將瓶裝水、食用油等液體商品從分揀線快捷、輕柔地輸送至不同樓層的裝車發貨區，降低了人工搬運強度和貨物破損率。

液體填充袋Z型輸送機輸送平穩，在輸送過程中不會導致袋體變形、封口破裂、打滑、翻滾、掉落等情況。并且機器的布局能節約空間，提高了空間利用率。 輸送機的速度、坡度、承載能力等均可按需調整，以適應不同速度、產量、高度的液體填充袋輸送需求。
